De essentiële rol van verdelers en debietmeters bij het realiseren van een evenwichtig systeem

Wat is de rol van verdelers en debietmeters?

De verdeler is het hart van het vloerverwarmingssysteem. Het is de centrale hub waar de aanvoer- en retourleidingen van de verschillende circuits samenkomen. Het verbindt het leidingwerk met de warmtebron en stuurt het water van de boiler of warmtepomp naar elk circuit met het juiste debiet.

Een verdeler bestaat uit een doorstroomverdeelstuk en een retourverdeelstuk. Het debietverdeelstuk wordt gevoed door het warme water van de warmtebron en is tegenwoordig meestal uitgerust met debietmeters die het debiet in elk circuit aangeven. Het berekende debiet van elk circuit wordt ingesteld op de debietmeter of een instelbare terugslagklep.

Het retourspruitstuk is uitgerust met kleppen die de afzonderlijke circuits openen of sluiten, afhankelijk van de instellingen op de kamerthermostaat.

Ontdek onze roestvrijstalen verdelers

Waarom is het zo belangrijk een vloerverwarmingssysteem in evenwicht te brengen?

Ongeveer 85% van de oude systemen en 60% van de nieuwe stralingsverwarmingssystemen zijn niet hydraulisch ingeregeld. Toch is inregelen een belangrijke voorwaarde voor een optimale en energiezuinige werking van het verwarmingssysteem. Alleen als het systeem correct is ingeregeld, krijgt elk verwarmingscircuit de exacte hoeveelheid water die het nodig heeft om de warmtebelasting te dekken. Niet te veel, niet te weinig. Bovendien zorgt een uitgebalanceerd systeem voor een snelle en gelijkmatige verwarming en een grotere regelnauwkeurigheid, wat op zijn beurt leidt tot een betere regelkwaliteit en een lager energieverbruik.

Olaf Kloetzel, Product Manager Radiant Heating & Cooling bij Radson, legt uit: Water volgt altijd de weg van de minste weerstand. Dit geldt ook voor het verwarmingswater dat door de parallelle circuits van een stralingsverwarmingssysteem stroomt. Vanwege verschillende oppervlaktegroottes hebben de circuits verschillende lengtes en dus verschillende drukverliezen. Als je het systeem niet inregelt, worden de korte verwarmingscircuits overbelast, wat leidt tot oververhitte ruimtes, terwijl de lange circuits onvoldoende water krijgen. U moet daarom de debieten aanpassen aan de lengte van de leiding in elke lus. Door het inregelen van het systeem creëer je extra drukverlies op de kortere circuits, zodat elk circuit uiteindelijk dezelfde weerstand heeft en de benodigde hoeveelheid water ontvangt. Zo creëer je een gelijkmatige en aangename warmte over het volledige vloeroppervlak."

Hydraulische inregeling in vloerverwarmingsontwerp

Voordat je het systeem correct kan inregelen, moet je uiteraard weten welke waarden je op de debietmeters moet instellen. Deze worden berekend tijdens het systeemontwerpproces en worden doorgaans opgenomen in de berekeningsdocumenten. Volgende stappen zijn essentieel om tot een correcte (vervolg)berekening te komen:

1. Bepaal het verwarmingsgebied van het circuit (m² ).
2. Bepaal de warmtebelasting van het circuitgebied. Hiervoor vermenigvuldig je de gebouwspecifieke warmtebelasting in W per m² met de oppervlakte van het verwarmingscircuit. In bestaande gebouwen is de warmtevraag vaak een ruwe schatting op basis van het bouwjaar. Bijvoorbeeld voor oudere gebouwen (gebouwd rond 1995) bedraagt de warmtebelasting ongeveer 100 W/m², terwijl deze voor moderne gebouwen (gebouwd rond 2004) dichter bij 50 W/m² ligt.
3. Bepaal het temperatuurverschil tussen de aanvoer- en retourleiding. Een veelgebruikte referentiewaarde is 7 K.
4. Je kan nu het waterdebiet voor het verwarmingscircuit (l/min) berekenen door de warmtebelasting te delen door het product van het temperatuurverschil vermenigvuldigd met 70.

Een verwarmingscircuit van 4,5 m² in een gebouw met een specifieke warmtevraag van 70 W/m² heeft bijvoorbeeld een warmtebelasting van 315 W. Als we dan een temperatuurverschil van 7 K hebben tussen aanvoer en retour, resulteert dit in een vereist watervolume van 0,65 liter per minuut om de ruimte te verwarmen.

Heb je niet de middelen of tijd om dit te berekenen voor jouw project(en), kan je altijd een beroep doen op onze calculatiedienst. Onze opgeleide deskundigen staan je graag bij en nemen het ontwerp van de vloerverwarming en alle bijbehorende taken over.

Ontdek al onze tools en diensten

Hoe stel ik een verdeler en debietmeter af?

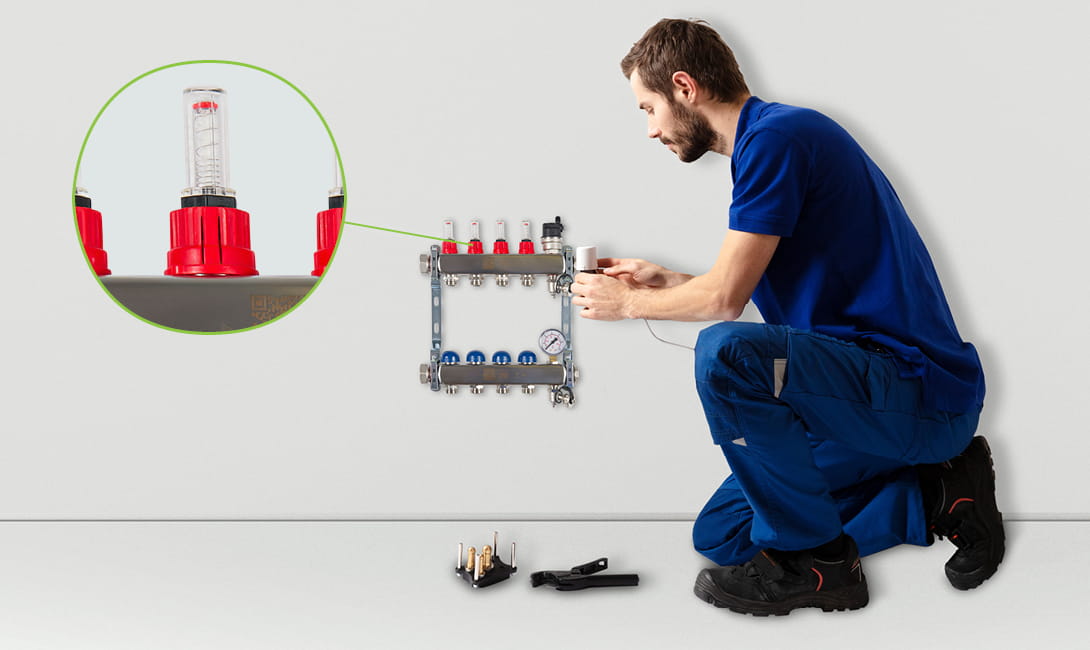

Zodra je de benodigde waterhoeveelheid kent van elk circuit, kan je de debieten op de debietmeters aanpassen door aan de debietinstelklep te draaien. Je kan de waterhoeveelheid eenvoudig aflezen in het glas van de debietmeter om ervoor te zorgen dat elk circuit de hoeveelheid krijgt die het nodig heeft om de ruimte efficiënt op de gewenste temperatuur te verwarmen.

"Dit is een schitterend voorbeeld hoe productinnovatie en technologie de dagelijkse taak voor planners en installateurs vereenvoudigen", zegt Olaf. "Vroeger hadden verdelers alleen regelkleppen en was het relatief moeilijk het juiste debiet in te stellen. Op basis van het aantal liter die nodig is in het circuit en het drukverlies dat je op een diagram moest aflezen om te zien hoe vaak je de regelklep moest sluiten. Het is dan ook niet verwonderlijk dat vroeger de meeste stralingsverwarmings- en koelsystemen niet in evenwicht waren. Nu de meeste verdelers zijn uitgerust met debietmeters, is het veel eenvoudiger omdat je de waterhoeveelheid rechtstreeks op de debietmeter kan aflezen."

Je hoeft geen gereedschap te gebruiken om het debiet op de debietmeter aan te passen. Je kan dit eenvoudig zelf doen met de hand. Zodra alle circuits correct zijn gekalibreerd, kunnen de debietmeters worden vastgezet met de meegeleverde clip. Dit betekent dat de verwarmingscircuits indien nodig kunnen worden uitgeschakeld zonder de voorinstelling te wijzigen. Om het proces van het afstellen van de verdeler stap voor stap te doorlopen, raden we aan onze instructievideo te bekijken over hoe je een debietmeter het beste kan instellen, reinigen en vervangen:

Als je nog vragen hebt over het ontwerp van vloerverwarming, inregeling of componenten zoals verdelers en debietmeters, aarzel dan niet contact met ons op te nemen. Aarzel niet contact met ons op te nemen.
